薄膜瑕疵在線檢測

返回列表 來源: 發布日期: 2018.09.04

客戶需求/ REQUIREMENTS

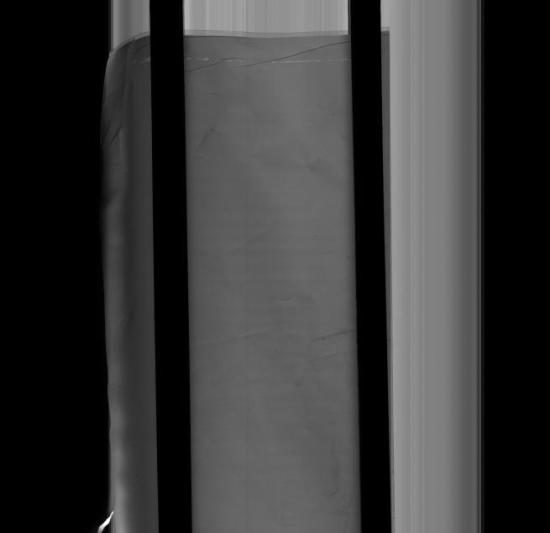

                                 圖片1


                                                                        被測產品-護卡膜


                    檢測要求: 檢測上圖中的薄膜漏涂、黑點、褶皺、蚊蟲、晶點等瑕疵為表面的 主要缺陷并標記。系統自動計算瑕疵分布位置,控制對應貼標機工作。 2. 產線速度:40-100m/min。, 3.檢測精度:0.3mm*0.3mm (Min) 4、2相機100%檢出 5.檢測幅寬:0-1375mm;輥子寬度:1550mm。 6.自動換卷 功能:工人按下“換卷”按鈕,薄膜運行45m(可調)后,5m(可調)不檢測。




左右拖動表格顯示其他內容

系統原理/ PRINCIPLE

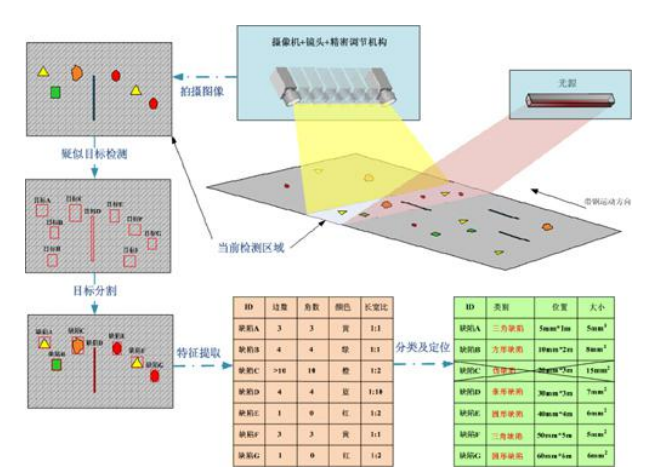

                     將工業線陣CCD 相機架設在生產線上方,同時采用高亮的LED線性聚光冷光源進行背打光,通過線陣CCD相機和高速圖像處理系統進行實時的在線掃描。當薄膜表面出現瑕疵時,強光透過薄膜,同時CCD將采集到到表面圖像通過圖像處理系統發現和獲取表面瑕疵圖像信息。系統自動記錄瑕疵的圖像、位置等信息,同時通過信號控制實現打標機對瑕疵的自動貼標定位。 線陣CCD攝像機通過連接在幅面驅動軸上的編碼器觸發獲取幅面的圖像信息,CCD相機的分辨率、縱向線掃頻率等性能確定系統的采集精度,系統精度高,圖像數據處理量大,數據經過高速處理后保留薄膜表面瑕疵的數據信息(大小、直徑、橫縱向位置)并控制輸出,計算機系統通過數據庫記錄和管理缺陷具體位置、大小和圖像等信息。圖片2

系統軟件/ SOFTWARE

  • 軟件功能: 1.實時的瑕疵位置分布地圖顯示;

  •                   2.實時的瑕疵圖像及瑕疵具體信息顯示;

  •                   3.自動生成產品批次號同時可以在生產過程中手動修改產品批次號;

  •                   4.根據產品批次號建立完善的歷史數據庫查詢;

  •                   5.歷史記錄自動生成對應批次號的漏涂位置分布圖,方便后期歸檔;

  •                   6.信息報表的統計生成及打印;

  •                   7.實時的瑕疵圖片截取展示;

  •                   8.長時間、大容量的歷史記錄存儲;

  •                9.遠程技術服務; 注:軟件功能可根據用戶要求實現完全定制!

產品展示/PICTURES

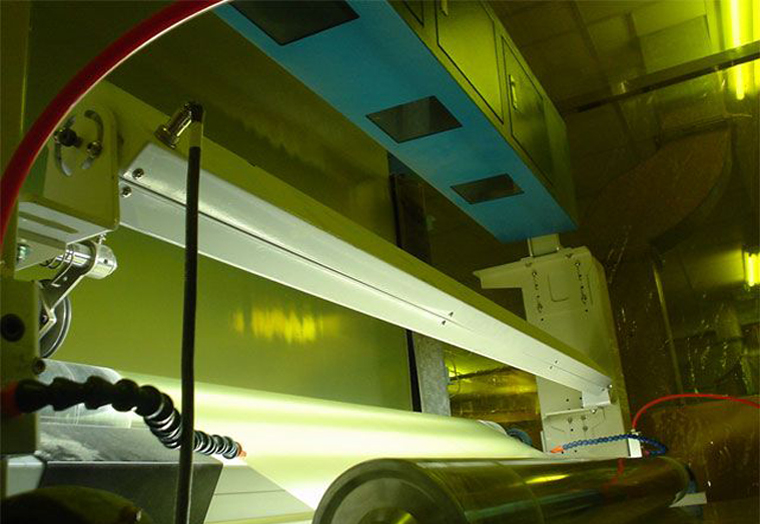

圖片5

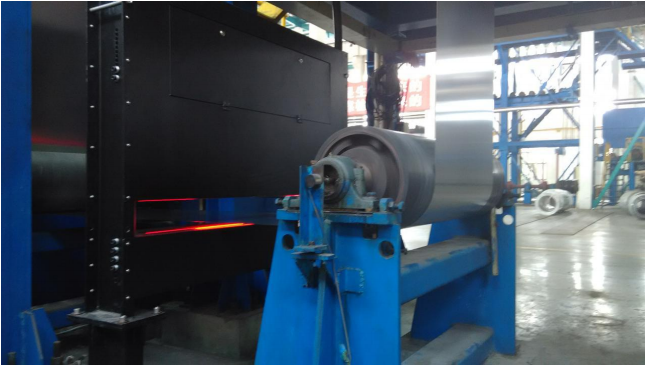

圖片4 裝箱數量
