設備概述

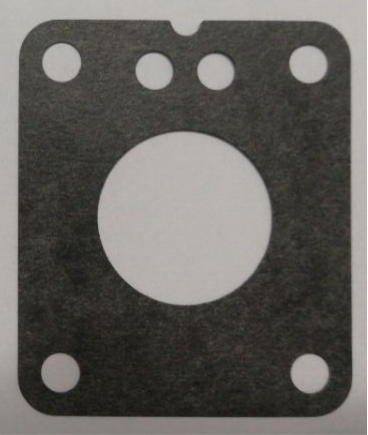

該設備是用于下圖款式墊片的厚度檢測及自動分選。

1.  檢測上圖中的墊片厚度并按厚度進行分類放置，按0.01mm精度分檔；

2.檢測節拍不超過為5s/2 pcs，15000片/10小時；

3.上料采用疊放式集中放置，每次取用2片；

4.可應用于同類產品的不同型號，只需要更換相應夾具即可。

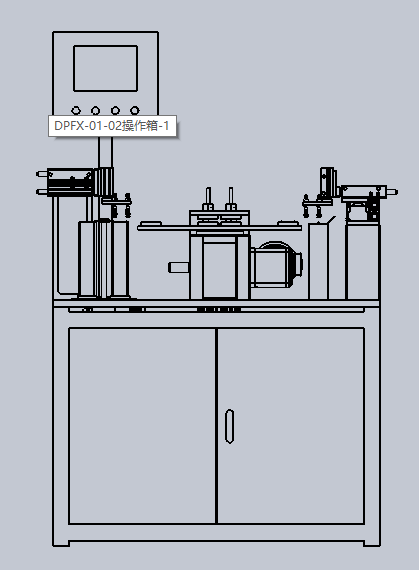

1.設備名稱：自動化檢測設備（墊片厚度檢測分選機）

2.設備說明:產品厚度采用接觸式傳感器檢測并分類放置。不同款產品檢測只需要更換相應夾具即可實現。上下料采用料倉式設計，下料計數放置。產品的檢測節拍不超過5s/2 pcs。10小時產能 15000片。設備稼動率≥95%。

3.設備主要配置:機體本體+臺面板、工裝夾具、氣缸、電機及驅動器、控制單元元器件等

（1）工人將墊片集中疊放于上料倉；

（2）上料模塊將墊片從料倉搬運至轉盤的上料工位；

（3）轉盤旋轉至厚度檢測工位；

（4）對墊片進行檢測，檢測出的厚度值被控制系統記錄；

（5）轉盤旋轉至下料工位；

（6）下料模塊按墊片厚度將其放置于不同的分選倉中，并記錄數量；

（7）一個循環結束，一定循環數量后對檢測用傳感器進行自動校準。
